教科书里白纸黑字写了四十年的结论，在一柄凿子和高倍显微镜下被当场掀翻。
硬件逆向工程师 Ken Shirriff 剥开一枚 1980 年出厂的 Intel 8087 浮点协处理器陶瓷外壳，反编译片内 1,648 条原始微码后发现，计算机界长期奉为定论的三角函数实现全被猜错了：它的核心正切指令 FPTAN 根本不是纯粹的 CORDIC 算法，而是一套从未见诸公开文献的混合数学架构。
在此之前，人们刚刚从这枚芯片里逆向出另一套奇观：为了执行一条看似基础的浮点缩放指令 FSCALE，8087 竟然靠微码偷偷篡改栈顶指针寻址，并跨通路硬借乘除法移位器来截断指数。
当把这两项实锤拼在一起，一个被神话掩盖了四十余年的底层真相浮出水面：被奉为现代浮点计算基石的 8087，骨子里从来不是什么优雅的数学殿堂，而是一座在 4 万晶体管牢笼里靠借道、省料、甩包袱甚至欺骗硬件拼凑出来的工程奇迹。
教科书讲了四十年，显微镜下一击即碎
先看这次显微逆向推翻的核心事实。
自 1956 年 Jack Volder 提出 CORDIC 算法以来，这种只靠移位和加减法就能解算三角函数的机制，就统治了早期的导航计算机与掌上计算器。数十年来，体系结构专著都理所当然地写道：Intel 8087 的超越函数微码就是标准 CORDIC 的硬件化身。
显微镜下的真实微架构把这套理论击得粉碎。8087 内部负责超越函数的常量 ROM 只有可怜的 42 个数值，其中用于正切旋转的步进角常数仅仅存了 16 个，从 $\arctan(1)$ 覆盖到 $\arctan(1/16384)$。
这意味着芯片只转了 16 步就停手了。
标准 CORDIC 算法每迭代一步只收敛 1 位精度。若要填满 80 位扩展双精度所需的 64 位尾数，纯 CORDIC 必须循环整整 64 步，并匹配巨大的常数阵列。当时 8087 采用 3–4.5 µm 工艺，物理面积只有 5mm×6mm，晶体管总预算咬死在 4 万到 4.5 万只之间，根本撑不起这种硬件开销。
Intel 架构师的解法是把理论撕开：CORDIC 转到第 16 步强行截断，留下一个小于 $2^{-16}$ 的残差角 $r$；随后微码迅速切入一道低阶 Padé 有理逼近式：
$$\tan(r) \approx \frac{3r}{3 - r^2}$$
在数学上，这个公式在泰勒展开后同时抵消了一阶与三阶误差项。残差小于 $2^{-16}$，经过有理式放大后五阶截断误差被压到了 $2^{-64}$ 之下，恰好卡进 64 位有效精度的及格线。
在没有任何专用硬件乘法矩阵的前提下，8087 靠这套杂交拼盘把正切运算干到了 90 微秒，比起 8086 纯软件模拟的 13,000 微秒，性能直接拉升 144 倍。
偷指针、借移位器与甩包袱的 API
这种对物理极限的极限压榨，贯穿了 8087 的每一个角落。

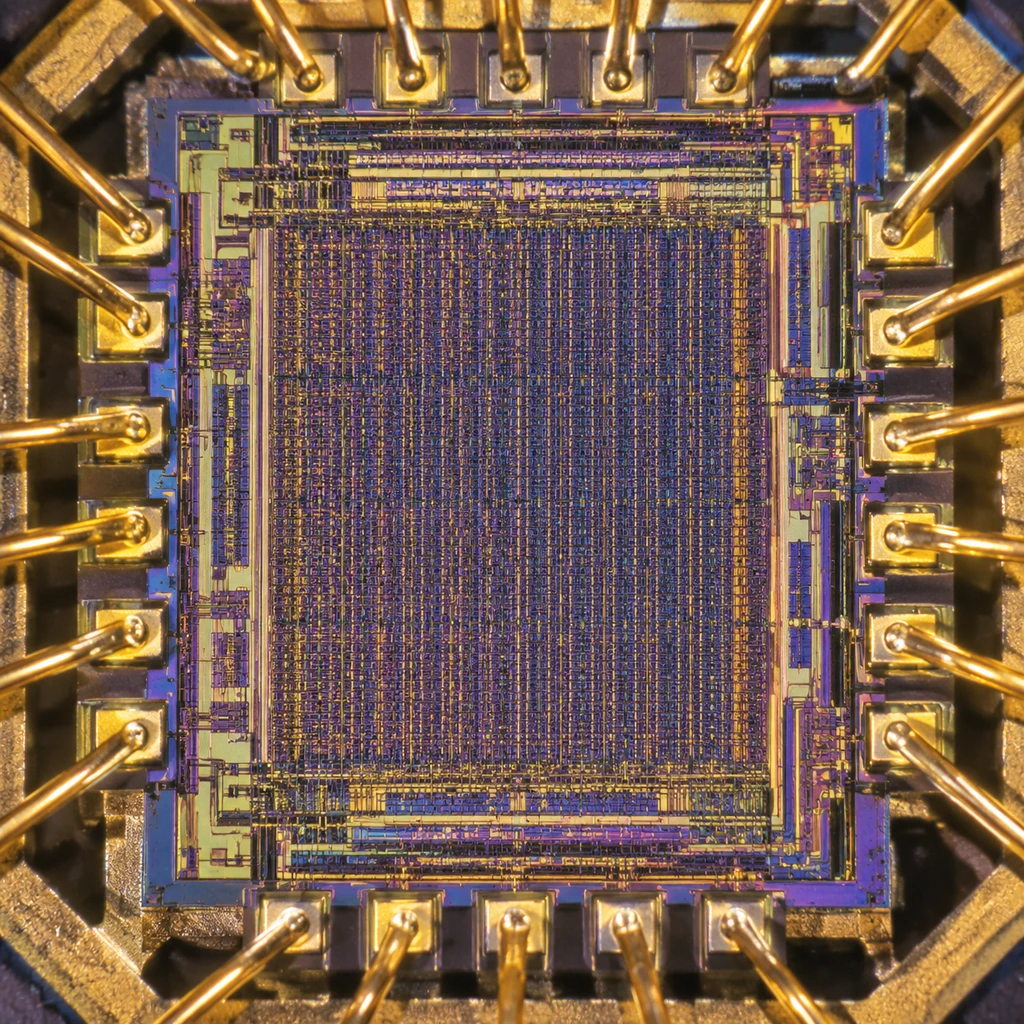

在硅片面积连一条多余总线都容不下的 1980 年，Intel 海法团队为了塞下 1,648 条 16 位微指令，甚至发明了多尺寸晶体管，在微码 ROM 里实现了单单元存储 2 比特。
当硬件电路上省无可省，微码就成了唯一的障眼法道具。
比如浮点缩放指令 FSCALE。按规范，它需要读取底数 ST(0) 和缩放幂次 ST(1)。正规架构理应配备双操作数读取总线，但 8087 偏不配。
它的微码在执行时上演了一出手彩：微指令先发一个假弹栈命令，把栈指针 TOP 强行挪一位，使物理上的 ST(1) 瞬间变成逻辑栈顶 ST(0)，读入暂存器后再立即压栈复原。靠着控制流欺骗内部寄存器堆，直接省掉了第二操作数总线的硅片布线。
紧接着，因为幂次传入的是 80 位浮点实数，微码必须先将其截断为整数。芯片内部没有指数截断电路，微码便公然跨通路借力，调用原本专门伺候乘除法的 68 位尾数桶形移位器，把指数强行对齐移位，榨出整数后再扔回 16 位加法器。
如果说微码偷道只是片内消化，那么在正切指令上，硬件团队直接把成本转移给了全世界的程序员。
初代 8087 的指令集里，正切指令被命名为部分正切 FPTAN。许多程序员困惑多年：为什么它算完后不直接给一个标量，而是依次在栈里压入 $Y$ 和 $X$ 两个数？上层调用者必须自己手动紧跟一条 FDIV 做除法。
显微镜给出了最残酷的解释：芯片内部算完 $3r / (3-r^2)$ 后，分子正好落在 $Y$ 向量，分母落在 $X$ 向量。片内微码已经没有多余的时钟和逻辑来跑完除法，工程师干脆把未加工完的双值直接扔给调用栈，让外部软件来扛这一刀。
不仅如此，8087 硬件根本不做通用角度规约。输入的角度必须严格卡在 $0 \le |\theta| \le \pi/4$。一旦超出区间，硬件直接罢工，程序员在调 FPTAN 前必须手动调用 FPREM 把输入切碎。
这笔历史借债一直欠到 1987 年的 80387。到了 386 时代，晶体管充裕，Intel 才全面推倒这套混合微码，换上大查找表和硬件乘法阵列。为了维系老软件的调用栈兼容，微码只能在算完后硬压一个常数 1.0 进去陪跑。
泥潭里挣扎出来的标准基石
《考工记》有言：知者创物，巧者述之守之，世谓之工。
现代教科书最大的误区，在于总试图将历史描摹成自上而下的真理降临。但看一看真实的时序便知：8087 投产于 1980 年，而著名的 IEEE 754 浮点标准正式颁布是在 1985 年。
时序不可倒置。不是 8087 实现了 IEEE 754，而是数值分析大师 William Kahan 带着 8087 这颗粗糙、充满妥协、甚至带着未规格化数历史包袱的实体硬件，去逼迫全行业收敛。
在标准立案前，DEC、IBM 各家自说自话，浮点计算连舍入规则都不兼容。8087 率先把 80 位扩展精度、NaN 非数和细粒度异常做进了芯片。它带着一身手工业时代的补丁抢跑了整整五年，成为了事实上的标准样板间。
这场逆向工程给现代开发者划出了极其现实的边界：
对于 DOSBox、86Box 的模拟器作者，搞清 16 步 CORDIC 和 Padé 混合截断，意味着终于能完美复刻古董 CAD 软件在特定弧度下的精度漂移，修复那些埋藏几十年的边缘 Bug。
对于超低功耗边缘芯片与 FPGA 设计者，这套混合架构更是直接翻盘的图纸。当制程红利见顶、功耗和门电路预算重新变紧时，先用十几步廉价移位咬掉绝大部分动态范围、再用一道低阶多项式收割残差的策略，比无脑堆砌硬件乘法阵列高明得多。
学术论文喜欢追求闭式解的对称与无瑕，但工业界要的是在 5mm×6mm 的泥潭里把产品做出来。
四十年前那些躺在显微镜下的工程师，没有专用乘法器，没有充裕的 ROM，连栈指针都要靠骗。但这不妨碍他们用 4 万只晶体管，把整个个人电脑产业推进了科学计算时代。
